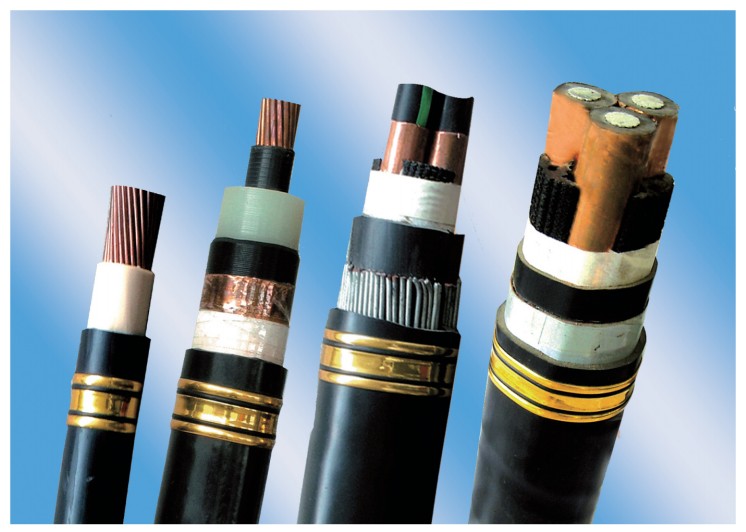

هذا المنتج مناسب للتركيب الثابت في خطوط نقل وتوزيع الطاقة ذات تردد تيار متردد 50 Hz وجهد مقنن 35 kV (Um = 40.5 kV) أو أقل، ويُستخدم لغرض نقل الطاقة الكهربائية. بالمقارنة مع كابلات الطاقة المعزولة بـ PVC، فإن كابلات الطاقة المتصالبة لا تمتلك فقط خصائص ممتازة في الأداء الكهربائي والميكانيكي والتقادم الحراري، بل تُظهر أيضًا مقاومة فائقة للإجهاد البيئي والتآكل الكيميائي. علاوة على ذلك، فهي تتميز ببنية بسيطة، ووزن خفيف، وعدم وجود قيود على ارتفاع التركيب، ودرجة حرارة تشغيل طويلة الأمد مرتفعة (90°C). تتوافق الخصائص الميكانيكية والفيزيائية والكهربائية لهذه الكابلات مع المعايير الوطنية التالية: GB/T 12706.1-2020 (للكابلات ذات الجهود المقننة 1 kV [Um = 1.2 kV] و 3 kV [Um = 3.6 kV])؛ GB/T 12706.2-2020 (للكابلات ذات الجهود المقننة من 6 kV [Um = 7.2 kV] إلى 30 kV [Um = 36 kV])؛ و

GB/T 12706.3-2020 (للكابلات ذات الجهد المقنن 35 kV [Um = 40.5 kV]). في تعيين جهد الكابل Uo/U(Um): يشير Uo إلى جهد التردد الكهربائي المقنن بين الموصل والأرض (أو الشاشة المعدنية) المستخدم في تصميم الكابل؛ ويشير U إلى جهد التردد الكهربائي المقنن بين الموصلات المستخدم في تصميم الكابل؛

يمثل Um القيمة القصوى لـ "أعلى جهد للنظام" الذي يمكن للمعدة تحمله.

خصائص الاستخدام

1. درجة حرارة مد الكابل: ≥ 0°C;

2. أقصى درجة حرارة تشغيل مسموح بها على المدى الطويل لموصل الكابل: ≤ 90°C;

3. أقصى درجة حرارة تشغيل للكابل أثناء القصر الكهربائي (مدة لا تتجاوز 5 ثوانٍ): 250°C;

4. الحد الأدنى المسموح به لنصف قطر انحناء الكابل: الكابلات أحادية النواة: 20D (غير مدرعة)، 15D (مدرعة) [mm]؛ الكابلات متعددة النوى: 15D (غير مدرعة)، 12D (مدرعة) [mm].

الخصائص الكهربائية الرئيسية

نطاق الإنتاج

نطاق الإنتاج

ملاحظة: 1. يتم تحديد العدد المحدد للأنوية ومساحة المقطع العرضي وفقًا لطراز الكابل والجهد المقنن.

2. بالنسبة لكابلات 0.6/1 kV و 1.8/3 kV، يتم استخدام طريقة الربط المتصالب بالسيلان (الماء الدافئ) أو طريقة الربط المتصالب بالإشعاع؛ أما بالنسبة لكابلات 3.6/6 kV إلى 26/35 kV، فتُستخدم طريقة الربط المتصالب الكيميائي.
