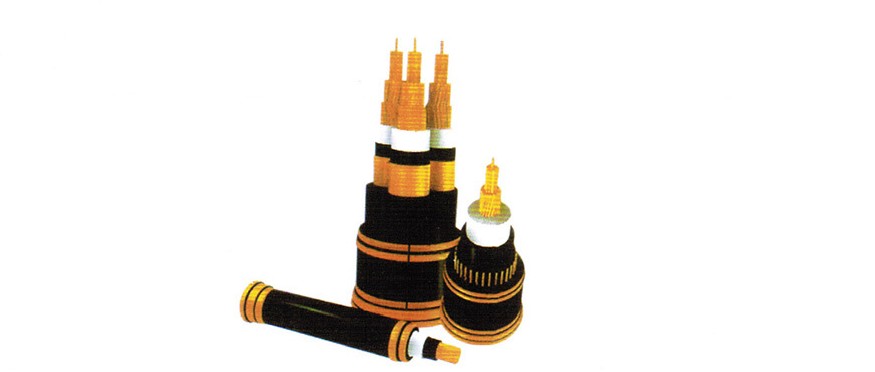

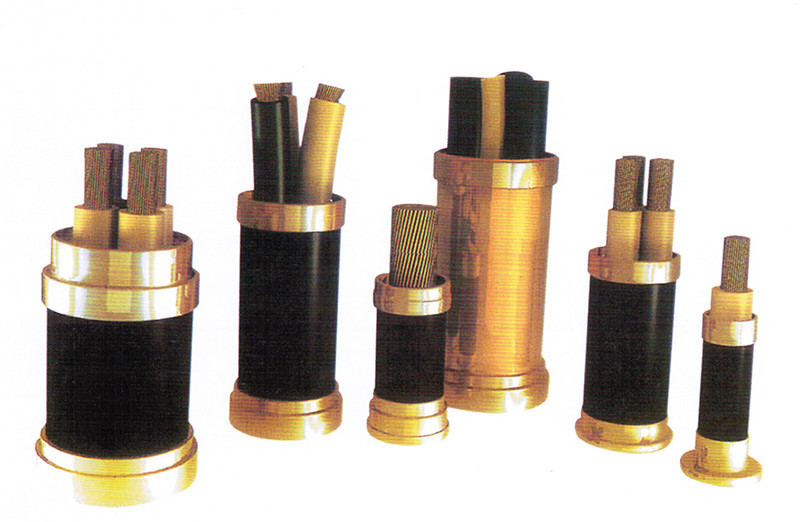

هذا المنتج عبارة عن كابل طاقة مقاوم للهب ذو موصل نحاسي، مصمم للعمل بجهد 10 كيلوفولت وما دونه، ومخصص للتركيب الثابت في مناجم الفحم. وهو مناسب للاستخدام في أنظمة نقل وتوزيع الطاقة ذات الجهد المنخفض والمتوسط.
تتوافق كابلات الطاقة المعزولة بمادة PVC لمناجم الفحم مع معيار MT/T 818.12.
تتوافق كابلات الطاقة المعزولة بمادة XLPE لمناجم الفحم مع معيار MT/T 818.13.
(1) كابلات الطاقة المعزولة بمادة PVC والمقاومة للهب لمناجم الفحم: النماذج والأسماء ونطاق التطبيق
| الطراز | الاسم الكامل | سيناريوهات التطبيق |
| MVV | كابل طاقة معزول بغلاف من مادة PVC لمناجم الفحم | مناسب للتركيب في الأماكن المغلقة، وفي الأنفاق، وخنادق الكابلات، والقنوات، والمناطق القابلة للاشتعال والتآكل الشديد؛ غير مقاوم للقوى الخارجية الميكانيكية. |
| MVV22 | كابل طاقة مغلف بغلاف PVC ومحمي بشريط فولاذي معزول بمادة PVC، مناسب لمناجم الفحم | مناسب للتركيب في الأماكن المغلقة، في الأنفاق، وخنادق الكابلات، والقنوات، والمناطق القابلة للاشتعال والتآكل الشديد؛ يمكنه تحمل قوى ميكانيكية خارجية معينة، ولكن ليس قوة الشد. |

(2) أنواع وأسماء ونطاقات استخدام كابلات الطاقة المقاومة للهب والمعزولة بالبولي إيثيلين المتشابك لمناجم الفحم
| الطراز | الاسم الكامل | نطاق التطبيق |
| MYJV | كابل طاقة معزول بمادة XLPE ومغلف بغلاف PVC لمناجم الفحم | مناسب للتركيب في الأماكن المغلقة، وفي الأنفاق، وخنادق الكابلات، والعلوية وتحت الأرض؛ غير مقاوم للضغط الميكانيكي أو قوة الشد. |
| MYJV22 | كابل طاقة مغلف بغلاف PVC مدرع ومغطى بشريط فولاذي معزول بمادة XLPE، مناسب لمناجم الفحم | مناسب للتركيب في الأماكن المغلقة، وفي الأنفاق، وخنادق الكابلات، والعلوية وتحت الأرض؛ غير مقاوم للضغط الميكانيكي أو قوة الشد. |
| MYJV32 | كابل طاقة معزول بسلك فولاذي دقيق ومغلف بغلاف PVC ومدرع بطبقة عازلة من مادة XLPE لمناجم الفحم | مناسب للتركيب في المناطق ذات السقوط العالي والأعمدة الرأسية؛ غير مقاوم لقوة الشد الكبيرة. |
| MYJV42 | كابل طاقة مغلف بغلاف PVC ومحمي بسلك فولاذي سميك ومعزول بمادة XLPE، مناسب لمناجم الفحم | مناسب للتركيب في المناطق ذات السقوط العالي والأعمدة الرأسية؛ مقاوم لقوة الشد الكبيرة. |
المساحة المقطعية الاسمية المقدرة وعدد أسلاك الكابلات
(1) كابلات طاقة معزولة بمادة PVC ومقاومة للهب لمناجم الفحم
| الطراز | تكوين القلوب | الجهد المقنن (كيلو فولت) | المقطع العرضي الاسمي (mm²) |
| | >
0.6/1 | | >
| | >
1.8/3 | | >
| MVV / MVV22 | 3 | 0.6/1 | 1.5 ~ 300 |
| MVV / MVV22 | 3 | 1.8/3 | 10 ~ 300 |
| MVV / MVV22 | 3+1 | 0.6/1 | 2.5 ~ 300 |
| MVV / MVV22 | 3+1 | 1.8/3 | 10 ~ 300 |
| MVV / MVV22 | 4 | 0.6/1 | 4 ~ 185 |
| MVV / MVV22 | 4 | 1.8/3 | 4 ~ 185 |
(2) كابلات طاقة معزولة بالبولي إيثيلين المتشابك، مقاومة للهب، لمناجم الفحم
| الطراز | تكوين القلوب | الجهد المقنن (كيلو فولت) | المقطع العرضي الاسمي للموصل (مم²) |
| | >
0.6/1 | | >
| | >
1.8/3 | | >
| | >
3.6/6, 6/6, 6/10, 7.8/10 | | >
| MYJV | 3 | 0.6/1 | 1.5 ~ 300 |
| MYJV22 | 3 | 0.6/1 | 2.5 ~ 300 |
| MYJV32 | 3 | 0.6/1 | 16 ~ 300 |
| MYJV42 | 3 | 0.6/1 | 50 ~ 300 |
| MYJV | 3 | 1.8/3 | 10 ~ 300 |
| MYJV22 | 3 | 1.8/3 | 10 ~ 300 |
| MYJV32 | 3 | 1.8/3 | 16 ~ 300 |
| MYJV42 | 3 | 1.8/3 | 50 ~ 300 |
| MYJV | 3 | 3.6/6, 6/6, 6/10, 7.8/10 | 25 ~ 300 |
| MYJV22 | 3 | 3.6/6, 6/6, 6/10, 7.8/10 | 25 ~ 300 |
| MYJV32 | 3 | 3.6/6, 6/6, 6/10, 7.8/10 | 25 ~ 300 |
| MYJV42 | 3 | 3.6/6, 6/6, 6/10, 7.8/10 | 50 ~ 300 |
| MYJV | 3+1 | 0.6/1 | 4 ~ 300 |
| MYJV22 | 3+1 | 0.6/1 | 4 ~ 300 |
| MYJV | 3+1 | 1.8/3 | 10 ~ 300 |
| MYJV22 | 3+1 | 1.8/3 | 10 ~ 300 |
| MYJV | 3+1 | 3.6/6, 6/6, 6/10, 7.8/10 | - |
| MYJV22 | 3+1 | 3.6/6, 6/6, 6/10, 7.8/10 | - |
| MYJV32 | 4 | 0.6/1 | 4 ~ 185 |
| MYJV42 | 4 | 0.6/1 | 4 ~ 185 |
| MYJV32 | 4 | 1.8/3 | 4 ~ 185 |
| MYJV42 | 4 | 1.8/3 | 4 ~ 185 |
| MYJV32 | 4 | 3.6/6, 6/6, 6/10, 7.8/10 | - |
| MYJV42 | 4 | 3.6/6, 6/6, 6/10, 7.8/10 | - |
1. خصائص التشغيل
(1) تبلغ درجة الحرارة القصوى المقدرة للموصل في الكابلات المعزولة بمادة PVC 70 درجة مئوية. أما درجة الحرارة القصوى المقدرة للموصل في الكابلات المعزولة بمادة XLPE فتبلغ 90 درجة مئوية.
(2) أثناء حدوث ماس كهربائي (بمدة قصوى لا تتجاوز 5 ثوانٍ)، يجب ألا تتجاوز درجة حرارة الموصل القصوى 160 درجة مئوية لعزل PVC، ويجب ألا تتجاوز 250 درجة مئوية لعزل XLPE.
(3) إذا كانت درجة الحرارة المحيطة أثناء تركيب الكابل أقل من 0 درجة مئوية، فيجب تسخين الكابل مسبقًا.
(4) نصف قطر الانحناء المسموح به: ≥ 15D للكابلات ثلاثية النواة؛ ≥ 20D للكابلات أحادية النواة (حيث D هو القطر الخارجي للكابل).
2. الخصائص الكهربائية الرئيسية
| رقم | عنصر الاختبار | البند الفرعي | 0.6/1 kV | 1.8/3 kV | 3.6/6 كيلو فولت XLPE | 6/10 كيلو فولت XLPE | 8.7/10 كيلو فولت |
| 1 | مقاومة الموصل للتيار المستمر (Ω/km) | — | multicolumn{5}{c}{يجب أن يلتزم بأحكام GB/T 3956-2008، انظر الجدول أدناه} | | >
| >
| >
| >
| 2 | اختبار التفريغ الجزئي الروتيني | الجهد المطبق (كيلو فولت) | — | — | 5.4 | 9 | 13 |
| 2 | | >
حساسية الاختبار ≤ (pC) | — | — | 10 | 10 | 10 |
| 3 | اختبار تحمل الجهد المتردد الروتيني | جهد الاختبار (kV) | 3.5 | 6.5 | 12.5 | 21 | 30.5 |
| 3 | | >
المدة (min) | 5 | 5 | 5 | 5 | 5 |
مقاومة التيار المستمر للموصل
تتوافق مقاومة التيار المستمر للموصل مع متطلبات معيار GB/T 3956-2008، *موصلات الكابلات*. انظر الجدول أدناه.
| المقطع العرضي الاسمي (mm²) | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 | 300 |
| أقصى مقاومة للتيار المستمر عند 20 درجة مئوية (أوم/كم) | 12.1 | 7.41 | 4.61 | 3.08 | 1.83 | 1.15 | 0.727 | 0.5244 | 0.387 | 0.268 | 0.193 | 0.153 | 0.124 | 0.0991 | 0.0754 | 0.0601 |
